AOI的检测原理与功能作用详述

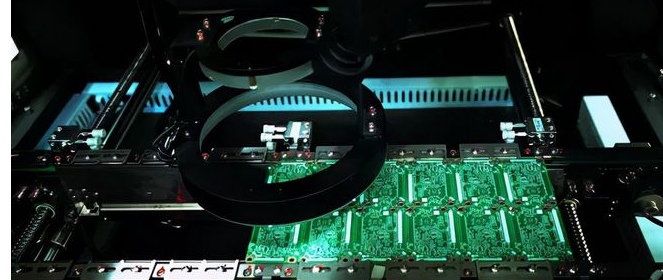

AOI也就是自动光学检测仪，包括自动巡检、自动报警、异常显示等功能，基本上能够实现自动化操作。在PCBA代工代料的贴片加工过程中AOI检测是一道必不可少的工序。PCBA加工中的自动光学检测,是利用光学原理对焊接过程中生产的常见缺陷进行检测的设备。在进行自动检测时，机器通过摄像头进行自动扫描PCB采集图像，测试的焊点与数据库中的合格的参数进行比对之后,经过图像处理检查出PCB上的缺陷，同时通过显示器或自动标志把缺陷显示或标示出来，方便维修人员进行修整。

AOI检测原理：通过利用光学原理让设备上的摄像头自动扫描PCB，采集图像，然后将采集到的加工的焊点数据和机器数据库的合格数据进行比对，之后经过图像处理标记出PCBA代工代料的焊接情况。

AOI设备优势：随着电子产品向着小型化发展，PCBA设计也越来越来精密化，单靠人工目检的难度也越来越大，由于长时间进行检查容易产生用眼疲劳而造成漏检，这时候AOI就有很大的用处了，主要优势有一下几种：

1.能节省人力和降低人工成本；

2.提高生产效率和生产产能；

3.提高入库的合格率；

4.收集检测数据，提供制程分析，加强制程能力；

5.统一的检测标准，不会因为线别而有所差异；

6.能够及时回馈和统计生产问题；

AOI放置位置：

1.贴片加工完成后使用：可以有效防止元件的缺失、极性、移位、立碑、反面等问题。

2.回流焊后使用：处于生产线的末端，检测系统可以有效的检查出PCBA加工的元件缺失、偏移、歪斜等问题，焊点的正确性和锡量有没有不足，焊接短路、翘脚等缺陷。
